Automatiska grovningsskivmaskin

Modell: MSKC-1000A/1200A/1300A

Introduktion

01-ANVÄNDNING

Maskinen är särskilt utformad för att skära V-formade rännor och används för industriell kartong, ask-kartong, MDF-platta och andra typer av kartong.

för att göra den lämplig för förpackningslådor eller andra förpackningsprodukter.

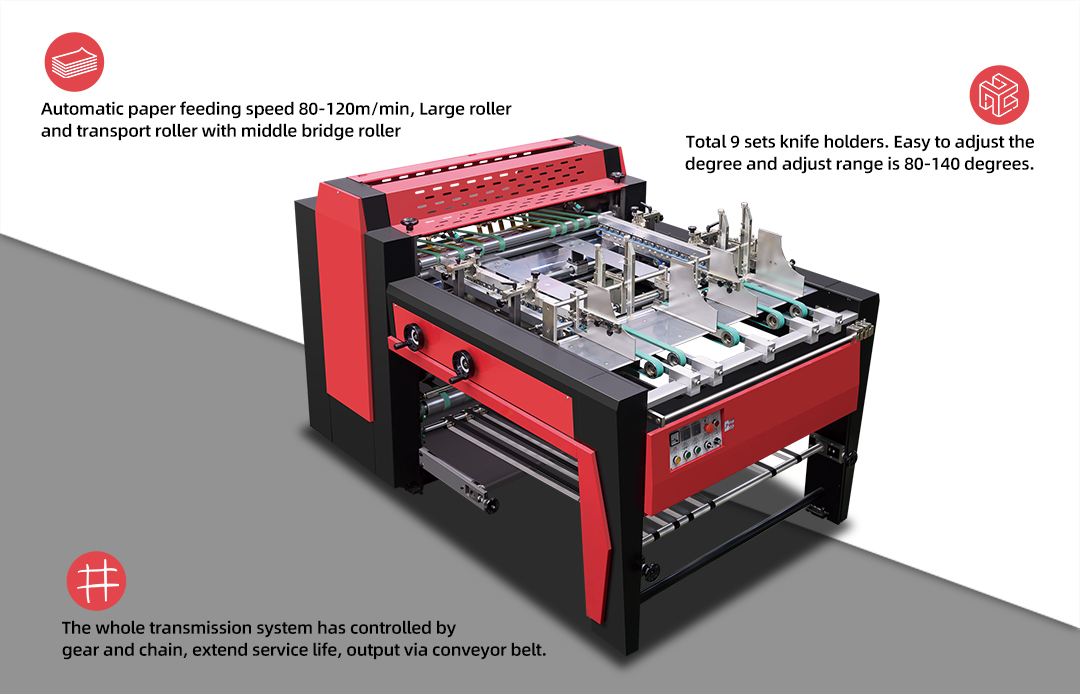

图片 3.png

02-FÖRBRUKNINGSVAROR

kniv

03-PARAMETER

Modell	MSKC-1000A	MSKC-1200A	MSKC-1300A
Minsta kortformat	130x130 mm	130x130 mm	130x130 mm
Största kortformat	550x930 mm	550x1130 mm	550x1230 mm
Ränningens noggrannhet	0,2 mm	0,2 mm	0,2 mm
Kortformatets tjocklek	0,6–4 mm	0,6–4 mm	0,6–4 mm
Knivvinkel	80–140° justerbar	80–140° justerbar	80–140° justerbar
Knivmaterial	Tungstensstål	Tungstensstål	Tungstensstål
Knivform	V-formad spåning	V-formad spåning	V-formad spåning
Totalt antal knivar	9 stycken	9 stycken	10 stycken
Spåningshastighet	20–25 m/min (300 × 300 mm, 130 st/min)	20–25 m/min (300 × 300 mm, 130 st/min)	20–25 m/min (300 × 300 mm, 130 st/min)
Korrigeringslängd	920 mm	920 mm	1220mm
Rullstorlek	φ600*1000	φ600 × 1200	φ600*1300
Ström	2.2KW	2.2KW	2.2KW
Maskinvikt	1500kgs	1600kgs	1700 kg
Maskinens dimension	2400 × 1500 × 1500 mm	2400 × 1700 × 1500 mm	2700 × 1800 × 1500 mm
Förpackningsvikt	1850 kg	1950 kg	2050 kg
Förpackningsdimension	2550 × 1650 × 1750 mm	2550 × 1850 × 1750 mm	2850 × 1950 × 1750 mm

04-FUNKTIONSBESKRIVNING

1. Rännackuracitet 0,2 mm;
2. Maximal hastighet kan nå 150 st/min.

05-DETALJER

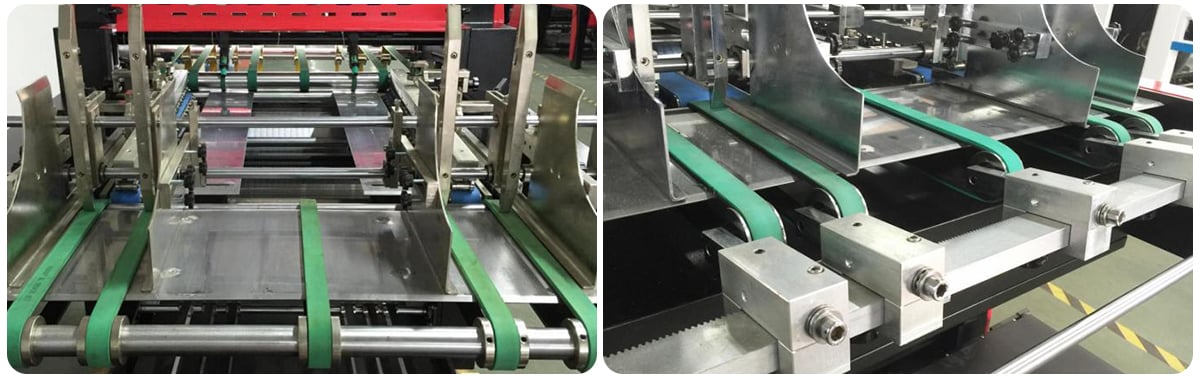

1. Automatisk tillförsel (automatisk pappersfördelningshastighet 80–120 meter per minut). Kartongen transporteras av transportbandet, dubbel sidpositionering.

plattorna är justerbara och säkerställer precisionen.

2. Oberoende justeringsanordning för spänningen i papperstransportbandet säkerställer jämn transport och enkel justering.

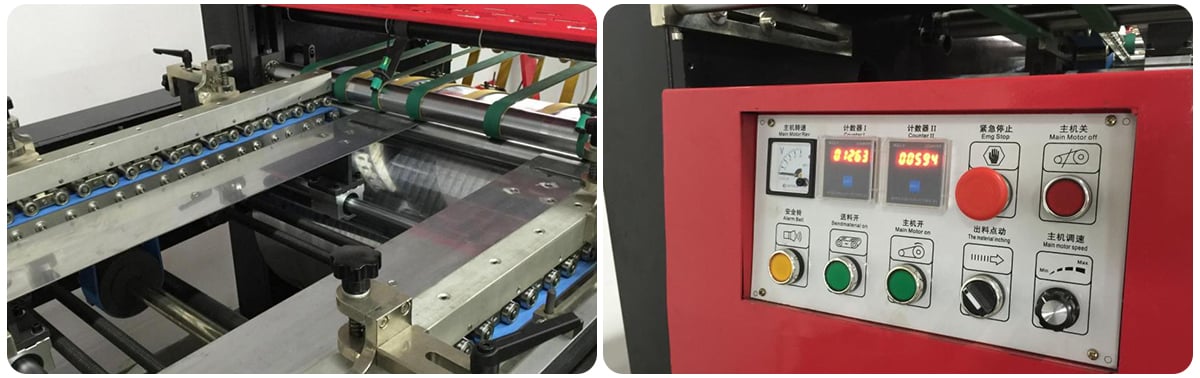

1. Korrekturutrustning. Den justerar pappplattornas riktning för att säkerställa precision.

2. Driftplatta och kontrollpanel (kinesiska och engelska)

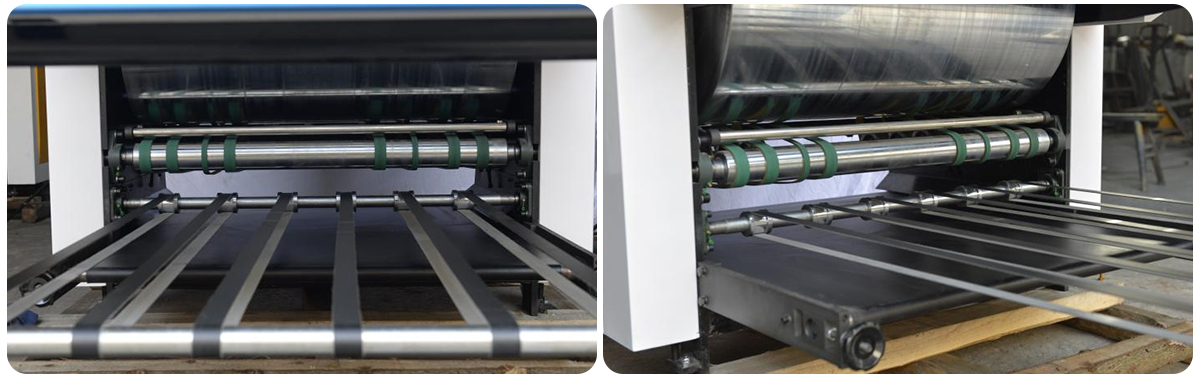

1.*Design bright point: Stor rullande och transportrullande med mittbryggarull, se till att kartongpapperet (papperskortet) kommer i kontakt med

det är därför viktigt att man använder en sådan förbindelse för att få till stånd en bättre kontroll av hur papperet används.

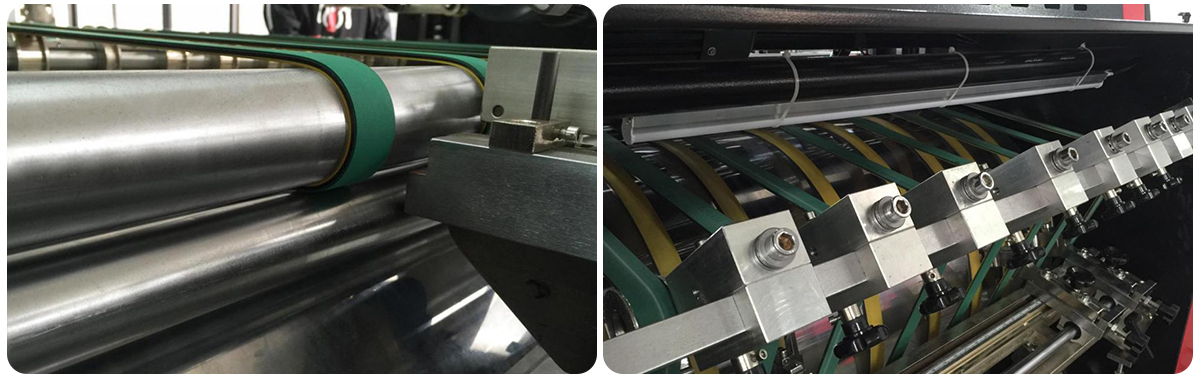

2.Kartongslemning, band som transporteras för att hålla kartongen på den stora rullans yta och kniv som gör slemningar.

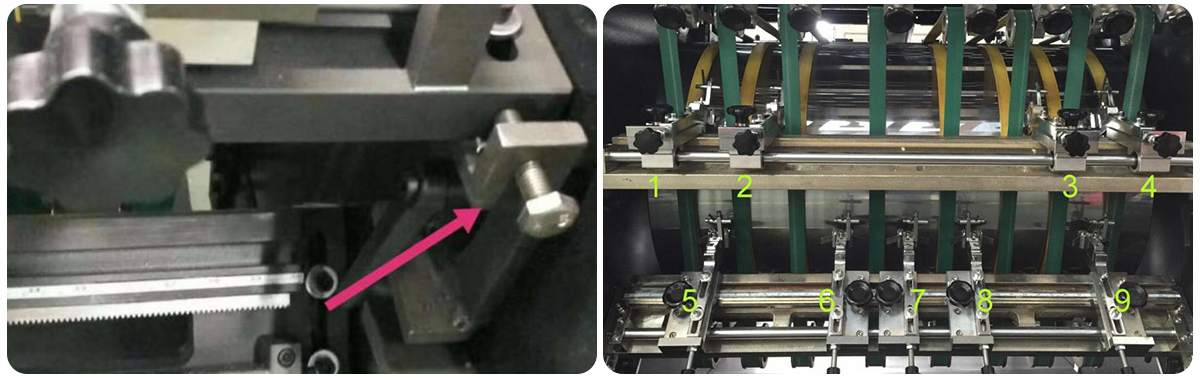

1.Total 9 uppsättningar knivhållare. Lätt att justera graden och justera området är 80-140 grader. Graden av spårning justeras genom att lösa skruvarna

och svängande upp och ner knivhållare.
