Mesin pelipat dan pengglue seri SHH-FS dengan fungsi 4/6 sudut, masing-masing unit dikendalikan oleh motor servo independen, menggunakan papan pengatur elektrik, komponen elektronik impor, serta perangkat mode lintasan tiga pelat. Pelat aluminium semuanya berstruktur landai (chute), sehingga memudahkan penambahan suku cadang. Mesin ini dirancang khusus untuk berbagai jenis kotak kemasan karton 4/6 sudut, yang mampu memenuhi seluruh kebutuhan di area pengemasan otomatis.
02. SPESIFIKASI:
| Nama |
Mesin Pelipat dan Pengglue Otomatis Kecepatan Tinggi SHH-FS 4 & 6 Sudut |
| Bahan Kertas |
Karton 200–800 gsm, bergelombang tipe A, B, C, E, F, N |
| Kecepatan maksimum liner |
Maks. 300 meter/menit |
| Cara makan |
Pemasukan bahan secara otomatis dan kontinu |
| Cara pelipatan |
Lipatan 2 dan 4 sebesar 180°, 1 garis 180°, 3 garis 90° |
| Bahan Perekat |
Lem dingin berbasis air |
| Tenaga listrik |
40 kW, 380 V, 50 Hz, 3 fasa |
| Berat |
9 Ton |
| Ukuran berlebih |
19*2,2*1,7 M |
| Contoh kotak |
 |
Beragam aksesori memungkinkan produksi berbagai desain karton
Mesin cepat, stabil, dan presisi dengan pengaturan serta pengoperasian yang mudah
Setiap bagian digerakkan oleh sistem motor servo independen
Gerakan pembawa bermotor dengan panduan linier presisi tinggi
Mampu memproduksi struktur karton kompleks, termasuk karton garis lurus, dasar kunci, sudut 4 & 6, serta karton tidak proporsional, dll.
Pengaturan otomatis (dengan memori)
04. DETAIL
 |
 |

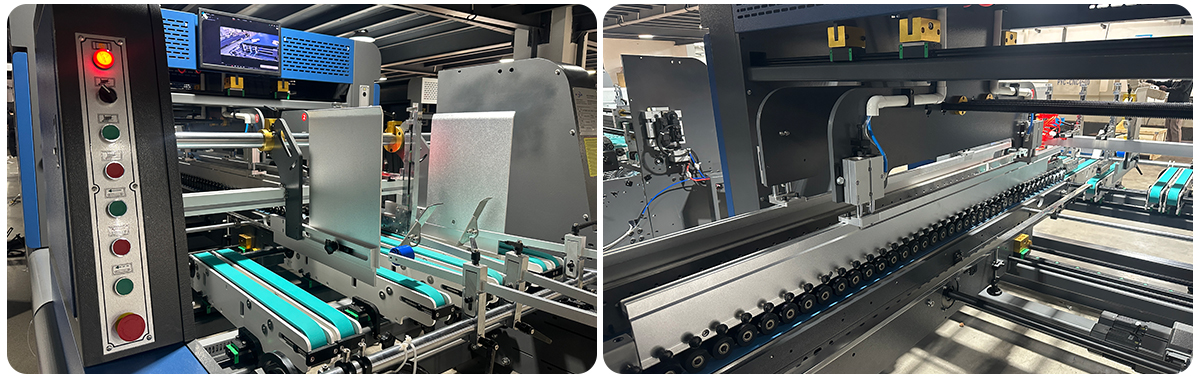

1. Dengan vibrator, memastikan pemberian bahan yang lancar dan berkesinambungan. 2. Layar sentuh untuk mengontrol pengoperasian mesin 3. Panjang pemberian bahan ke dalam kotak dapat disesuaikan 4. Dilengkapi layar monitor untuk memeriksa status pra-penekanan 5. Dikendalikan oleh motor servo independen, dengan penyesuaian kecepatan independen 6. Tiga pemotong bahan dengan panduan linier 7. Dilengkapi perangkat tekanan silinder 8. Penghalang kiri dan kanan dapat disesuaikan naik-turun untuk mengurangi waktu penyesuaian dan pergantian karton. |
Pastikan kertas kosong dimasukkan secara lurus guna menjamin kualitas pembentukan kotak 1. Dikendalikan oleh motor servo independen 2. Setiap baris digerakkan menggunakan remote control 3. Dapat menyelaraskan karton ke kiri atau kanan sesuai dengan desain. |
 |
 |

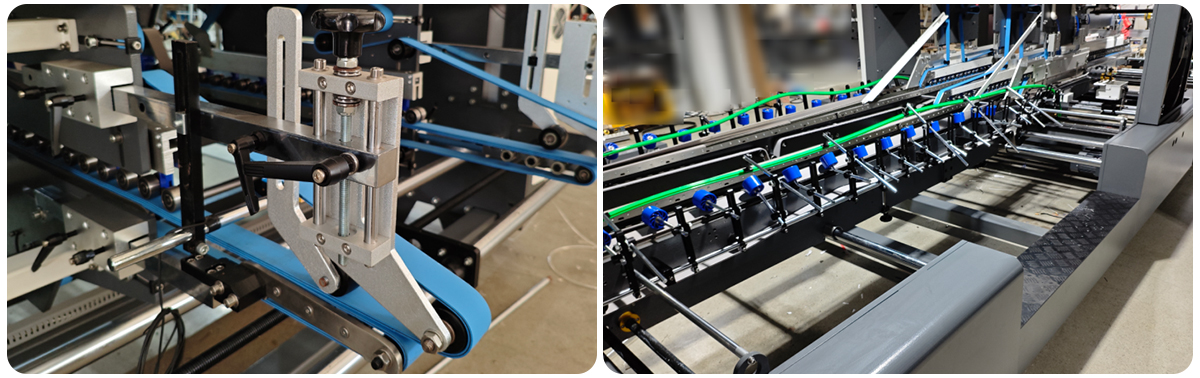

PRA-LIPAT & PELIPAT BELAKANG
Bagian pra-lipat dilengkapi perangkat khusus yang dirancang secara presisi untuk memenuhi kebutuhan lini pengemasan karton otomatis. 1. Garis lipatan pertama dipra-lipat hingga 180° 2. Garis lipatan ketiga dipra-lipat hingga 90° |

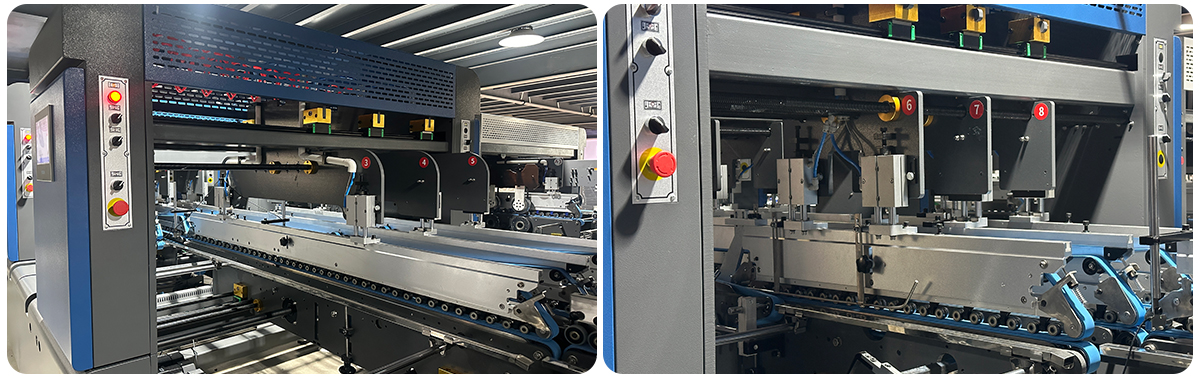

PELIPAT PENUTUP BAGIAN BAWAH & BELAKANG
1. Metode desain modular, meningkatkan waktu pemasangan dan konversi aksesori sistem sudut 2,4&6 menggunakan motor servo untuk memastikan akurasi lipatan kait belakang 3. Encoder digunakan untuk melacak kecepatan, dan kecepatan bonus unit utama disinkronkan dengan gerakan kait belakang |
 |
 |
lipatan 180° pada jalur 2 dan 4, melipat dan menempelkan bahan kosong 1. Sabuk tekan atas menggunakan sistem penggerak utama dan silinder tekan, lebih cocok untuk produk bergelombang dengan ketebalan bervariasi. 2. Dikendalikan secara independen oleh motor servo |
Dilengkapi perangkat penghitung untuk menghitung jumlah kotak jadi guna menyesuaikannya dengan pengaturan kotak, sehingga memudahkan penghitungan dan pengepakan. |
 |
 |
Perangkat pengetuk yang dikendalikan secara pneumatik bergerak maju-mundur untuk memperbaiki ketidakseimbangan |
1. Penyesuaian tinggi serta gerak maju-mundur secara pneumatik 2. Dilengkapi meja untuk mengumpulkan kotak kertas 3. Dapat dipindahkan secara fleksibel sesuai jenis dan panjang kotak 4. Dengan sabuk spons biru 5. Dengan pengendali motor independen |
 |
|
SISTEM PENYEMPROTAN (DINGIN BERBASIS AIR) Untuk kotak tidak beraturan, Memerlukan Sistem Penyemprotan Tambahan. Dilengkapi tiga pistol semprot, memudahkan produksi berbagai jenis kotak khusus, perekatan cepat dan pengukuran ukuran yang akurat. (Pilihan: disesuaikan berdasarkan pesanan pengguna) |
Sampel
| Jenis dan ukuran kotak empat sudut (mm) |
 |
|
| Model |
|
1250FS |
1450FS |
1650FS |
1850FS |
2050FS |
| A+B+C |
180-1150 |
180-1350 |
180-1550 |
180-1750 |
180-1950 |
| B Min |
130 |
130 |
130 |
130 |
130 |
| F |
70-800 |
70-800 |
70-800 |
70-800 |
70-800 |
| G max |
800 |
800 |
800 |
800 |
800 |
| Tinggi Min |
10 |
10 |
10 |
10 |
10 |
| L |
25-100 |
25-100 |
25-100 |
25-170 |
25-170 |
|
| Jenis dan ukuran kotak segi enam (mm) |
 |
|
| Model |
|
1250FS |
1450FS |
1650FS |
1850FS |
2050FS |
| A+B+C+D+E |
290-1200 |
290-1400 |
340-1600 |
340-1800 |
340-2000 |
| Lebar + Tinggi Min |
80 |
80 |
140 |
140 |
140 |
| B Min |
80 |
80 |
80 |
80 |
80 |
| C Min |
30 |
30 |
30 |
30 |
30 |
| D Min |
70 |
70 |
70 |
70 |
70 |
| F |
70-800 |
70-800 |
70-800 |
70-800 |
70-800 |
| G max |
800 |
800 |
800 |
800 |
800 |
| Tinggi Min |
10 |
10 |
10 |
10 |
10 |
| L |
25-100 |
25-100 |
25-100 |
25-170 |
25-170 |
|
| Jenis dan ukuran kotak datar (mm) |
 |
|
|
| Model |
|
1250FS |
1450FS |
1650FS |
1850FS |
2050FS |
| A+B+C+D |
200-1200 |
200-1400 |
200-1600 |
280-1800 |
280-2000 |
| C+D Min |
100 |
100 |
100 |
140 |
140 |
| D Min |
25 |
25 |
25 |
25 |
25 |
| F Min |
100 |
100 |
100 |
100 |
100 |
| G |
150-800 |
150-800 |
150-800 |
150-800 |
150-800 |
|
| Jenis dan ukuran kotak berpengunci dasar (mm) |
 |
|
| Model |
|
1250FS |
1450FS |
1650FS |
1850FS |
2050FS |
| A+B+C+D |
250-1150 |
250-1350 |
250-1550 |
380-1750 |
380-1950 |
| C+D Min |
125 |
125 |
125 |
190 |
190 |
| D Min |
25 |
25 |
25 |
25 |
25 |
| F Min |
100 |
100 |
100 |
100 |
100 |
| G |
150-800 |
150-800 |
150-800 |
150-800 |
150-800 |
| Tinggi Min |
30 |
30 |
30 |
30 |
30 |
| CATATAN: Kecepatan mesin harus didasarkan pada ukuran sampel kotak yang sebenarnya. |
Daftar konfigurasi mesin
 |
 |
 |
|
Papan utama
pelat baja standar berproses panas dan dingin tebal 20 mm
|
Papan untuk konveyor
pelat baja standar berukuran 10 mm yang diproses panas dan dingin
|
Layar sentuh
WEICHI
Dibuat di China
|
 |
 |
 |
|
servo motor
WEICHI
Dibuat di China
|
PLC
WEICHI
Dibuat di China
|
Servo drive
WEICHI
Dibuat di China
|
  |
 |
 |
|
Fotoelektrik
Germany SICK
|
Incremental
Tiongkok
|
Kontaktor
SIEMENS
Jerman
|
 |
 |
 |
|
Pemutus Sirkuit
Schneider
Perancis
|
Fotolistrik
Bedook
Jerman
|
Relai antara
Ide
Jepang
|
 |
 |
 |
|
Tombol Berhenti Darurat
Schneider
Perancis
|
Tombol
Schneider
Perancis
|
Tombol
Schneider
Perancis
|
 |
 |
 |
|
Pemancar sumber daya
Changxin
Dibuat di China
|
Saklar jarak tempuh
TENGEN
Dibuat di China
|
Catu daya arus searah (DC)
MEAN WELL
Dibuat di China
|
|
|
|
|
Saklar tekan + pengendali jarak jauh
Dibuat di China
|
Bantalan utama
NSK
Jepang
|
Sabuk konveyor utama
Ammeraal Beltch
Belanda
|
