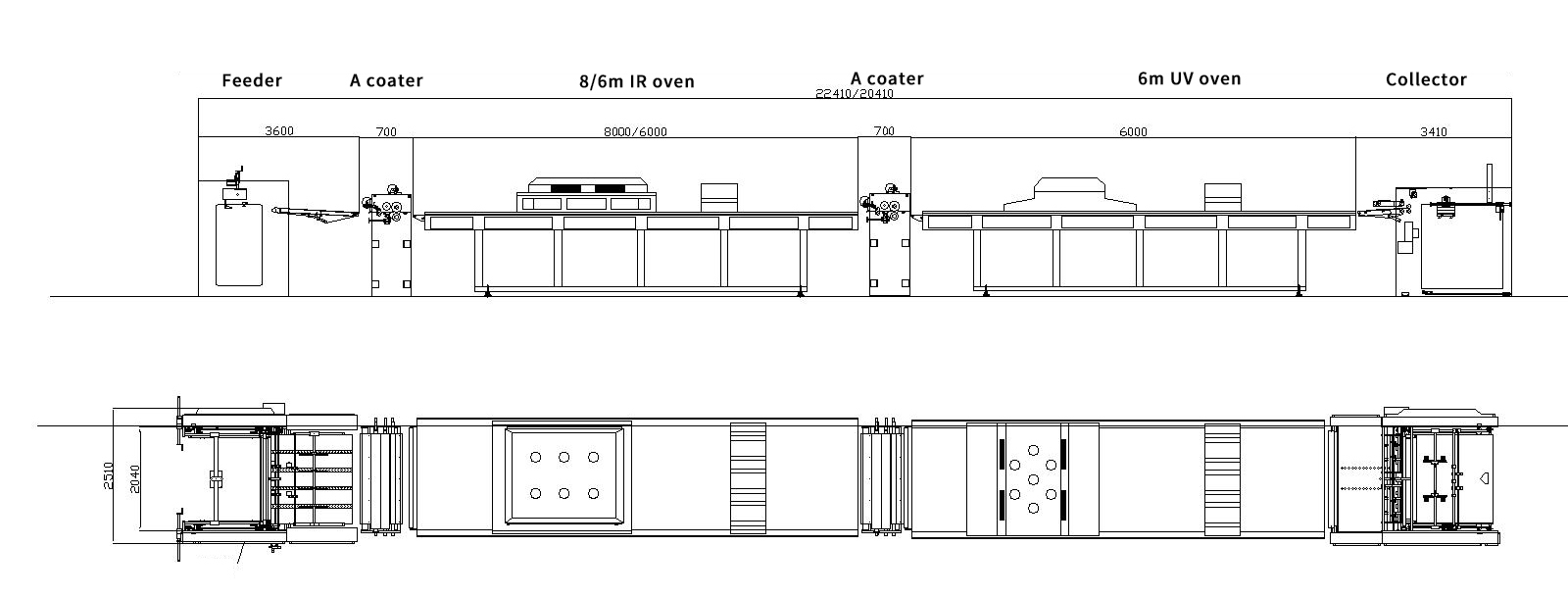

Función y estructura de la máquina
Máquina de recubrimiento con barniz UV de la serie SG-II-A, adecuada para los procesos de barnizado y pulido de diversos tipos de papel (250-600 g/m²); máquina para recubrimiento con barniz al agua, barniz UV y barniz de relieve. Tras el procesamiento, la superficie impresa presenta efectos impermeabilizantes y resistentes al agua. La máquina incorpora un mecanismo de inversión que asegura una capa de barniz uniforme y fina, reduce el consumo de barniz y cumple con los requisitos de alta calidad.
Barniz al agua, barniz UV, barniz de relieve, sustituto del barniz plástico, barniz resistente a rayaduras y desgaste
| Modelo |
SG-II-1200A |
SG-II-1500A |
SG-II-1700A |
SG-II-1900A |
| Ancho máximo de papel (mm) |
1150 |
1450 |
1650 |
1850 |
| Longitud máxima del papel - mm |
1150/1450/1650/1850 |
| Tamaño mínimo del papel - mm |
390×320 |
| Longitud del rodillo |
1250/1550/1750/1950 mm |
| Espesor del papel |
250-600 g/m² y ondulado E |
| Velocidad del papel |
10-100M/min |
| (según el grosor de la impresión, el color y el tamaño del bloque de color) |
| Altura de la pila de papel para alimentación |
1150mm |
| Altura de la pila de papel para recogida |
1050 mm |
| Voltaje |
380V 50Hz 3P |
| Potencia del motor principal |
1,5 kW / 3,5 kW |
| Potencia en espera |
80 kW |
| Potencia de la lámpara infrarroja |
1,2 kW × 18 piezas / 1,2 kW × 18 piezas / 1,5 kW × 18 piezas |
| Potencia de la lámpara ultravioleta |
8 kW × 3 unidades/10 kW × 3 unidades/15 kW × 3 unidades/15 kW × 3 unidades |
| Peso |
≈ 8000 kg |
| Dimensión |
19210 × 2100 × 2080 mm |
| TIPO DE ACEITE |
Barniz al agua, barniz UV, barniz de relieve, sustituto del barniz plástico, barniz resistente a rayaduras y desgaste |
| Carga de contenedores |
Dos juegos de contenedores de 40 HQ |
Configuración detallada
 |
 |

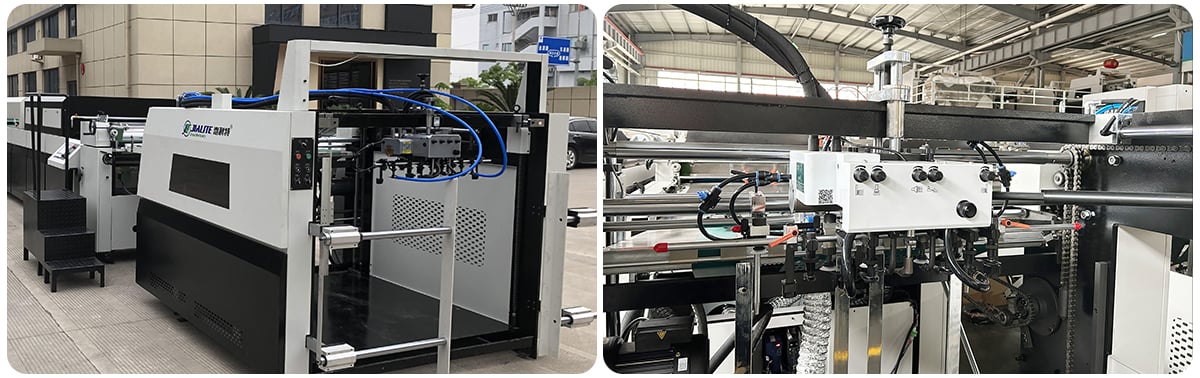

Alimentador de alta velocidad, con 4 ventosas para elevación y 4 ventosas para transporte. Velocidad máxima: 12 000 hojas/h La mesa de alimentación de papel dispone de protección contra sobrelimitación superior e inferior Dispositivo de detección de doble o múltiples hojas
Dispositivo de protección de elevación de la pila de papel, equipado con un microinterruptor
BOMBA DE VACÍO BECKER
|

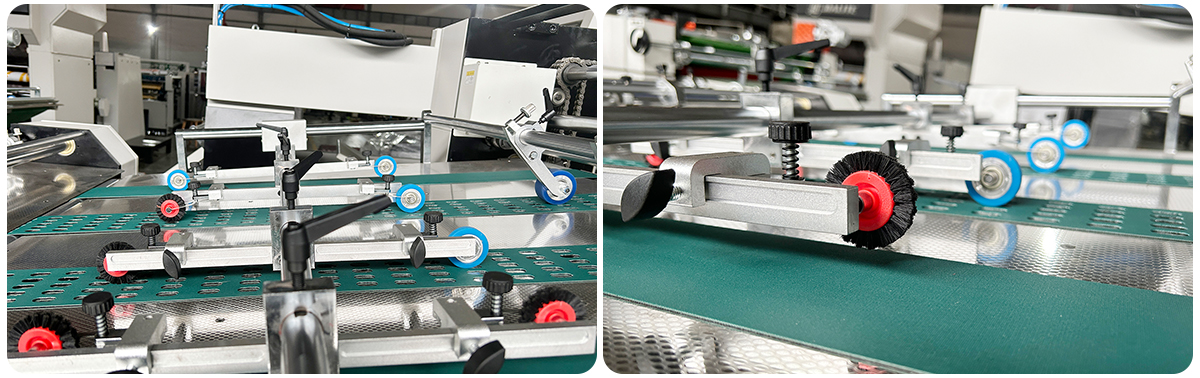

MESA DE TRANSPORTE Y SOLAPADO La mesa de transporte utiliza una tabla ondulada personalizada de acero inoxidable La rueda de cerdas y la rueda de presión de goma se desplazan suavemente |
 |
 |
REMOVER DE POLVO E IMPRESORA DE INYECCIÓN DE TINTA (OPCIONAL) Dispositivo removedor de polvo acuoso (opcional): se añade una unidad de recubrimiento adicional para la eliminación del polvo acuoso; elimina el polvo presente en la superficie del papel tras la impresión, evitando así manchas blancas tras el recubrimiento. |

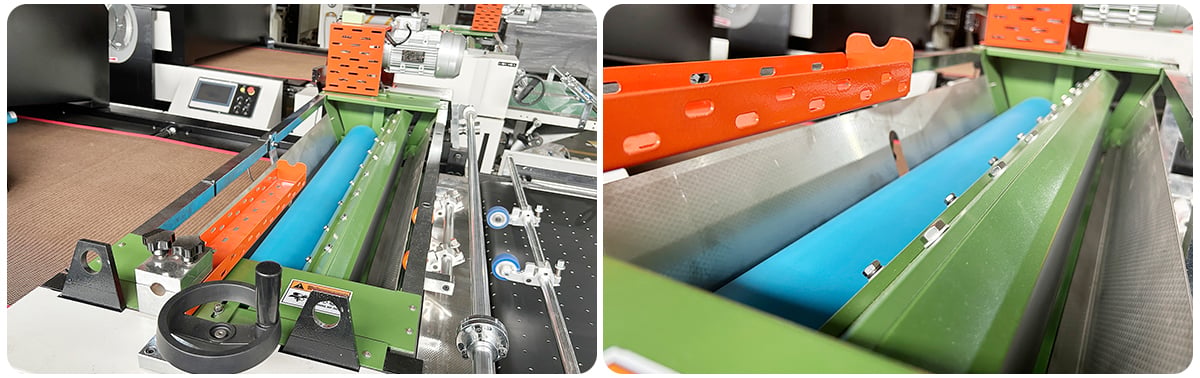

MÁQUINA PRINCIPAL DE RECUBRIMIENTO
Se añade un pedal para que los operarios lo pisen y utilicen, lo que facilita la depuración de la máquina; además, se instala una barandilla trasera al pedal para mayor seguridad. Actualización de la consola central de operaciones con pantalla táctil, lo que permite una operación más cómoda y precisa. |
 |
 |
Secado por infrarrojos con 18 lámparas de infrarrojos Dispositivo de enfriamiento con ventilador |
SEGUNDA CAPA DE REVESTIMIENTO Los rodillos dosificadores están accionados individualmente por motor para asegurar una aplicación uniforme del adhesivo. Se añade un pedal para que los operarios lo pisen y utilicen, lo que facilita la depuración de la máquina; además, se instala una barandilla trasera al pedal para mayor seguridad. Actualización de la consola central de operaciones con pantalla táctil, lo que permite una operación más cómoda y precisa. |

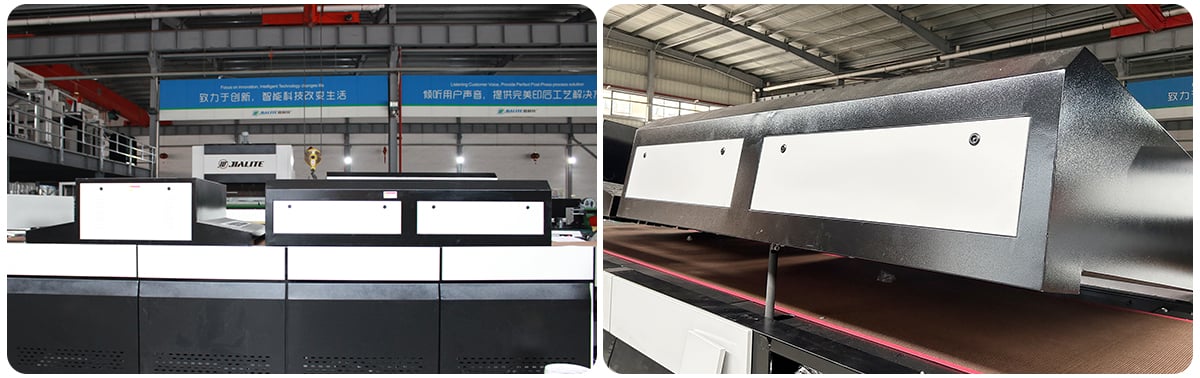

Secado por ultravioleta con 3 lámparas de ultravioleta
Dispositivo de enfriamiento con ventilador
Transformador inteligente para lámpara de ultravioleta (opcional), ahorro energético del 30-40 %.

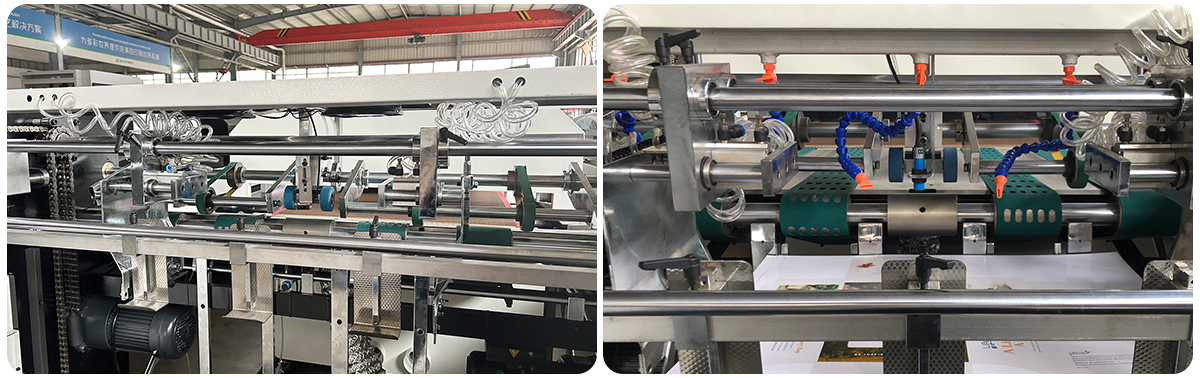

Adopta una estructura neumática de clasificación de papel para garantizar el orden del papel y facilitar el siguiente proceso
Ojo eléctrico contador: el número de hojas en marcha se muestra en la pantalla del enrollador, pudiendo reiniciarse o acumularse
Ojo eléctrico de inducción que detecta la longitud del papel; si la longitud del papel cambia, la correa acelera y la compuerta de la máquina de recogida se voltea y levanta el papel.
Rueda reductora para evitar que el papel se dañe debido al impacto excesivamente rápido contra la compuerta.
Centro de Servicios Comerciales y Técnicos: formación técnica. Ingenieros operativos profesionales enviados por GREAT son responsables de la instalación y puesta en marcha del equipo, así como de la capacitación de los operadores del cliente.
El cliente deberá asumir los gastos de su visado, billete de ida y vuelta, alojamiento y manutención durante todo el viaje, además de abonar un salario de 100,00 USD por día.
Contenido del entrenamiento:
Todas las máquinas han completado los ajustes y pruebas correspondientes en el taller de HANYU antes de la entrega; esto incluye la estructura mecánica, el ajuste de componentes, el funcionamiento eléctrico del interruptor, los aspectos que requieren especial atención y el mantenimiento diario del equipo, etc., con el fin de garantizar el funcionamiento normal del equipo posteriormente.
13 meses para las piezas eléctricas; el servicio es de por vida. Tan pronto como solicite piezas de repuesto, podemos enviarlas inmediatamente; el cliente asume los gastos de envío. (Desde la fecha de compra hasta la entrega y puesta en marcha, dentro de los 13 meses)
