01-PENGGUNAAN

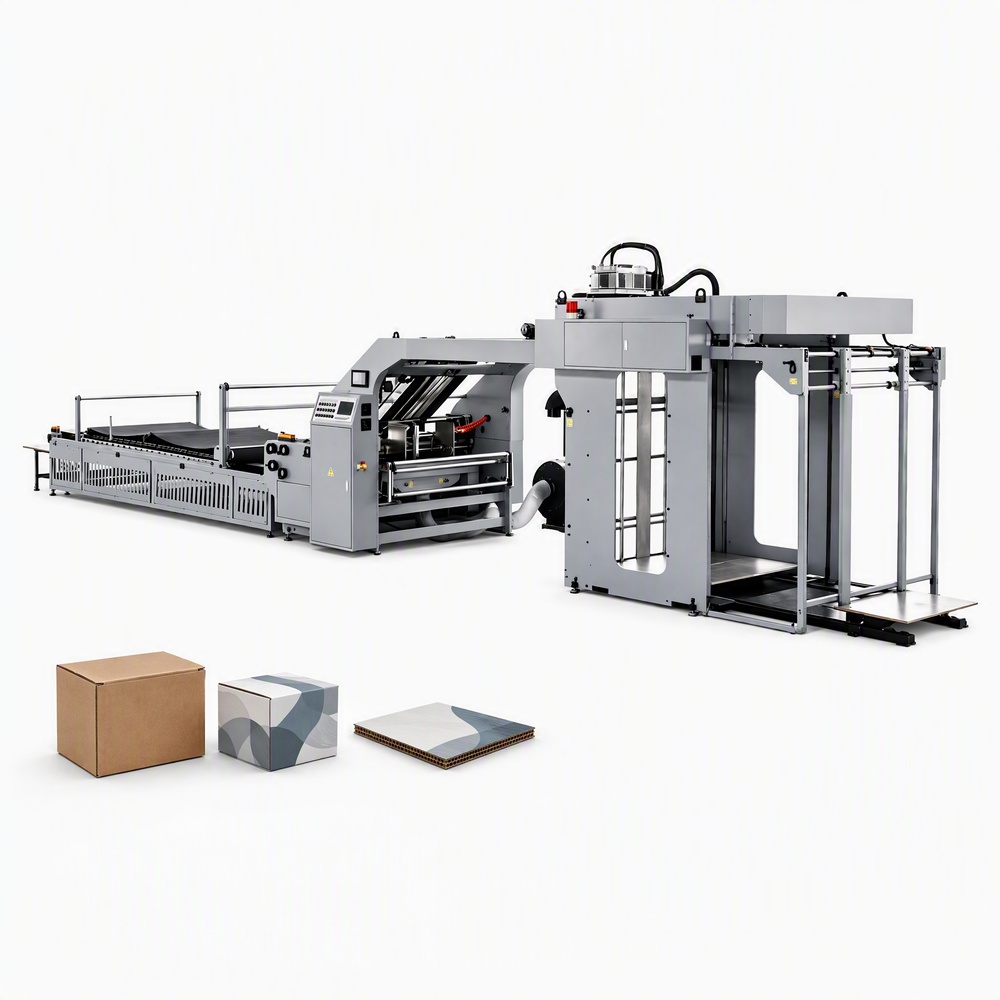

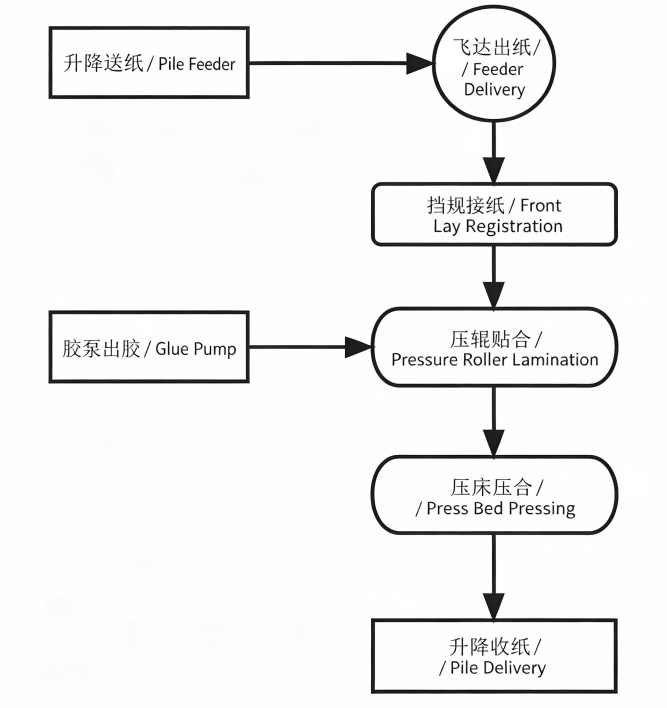

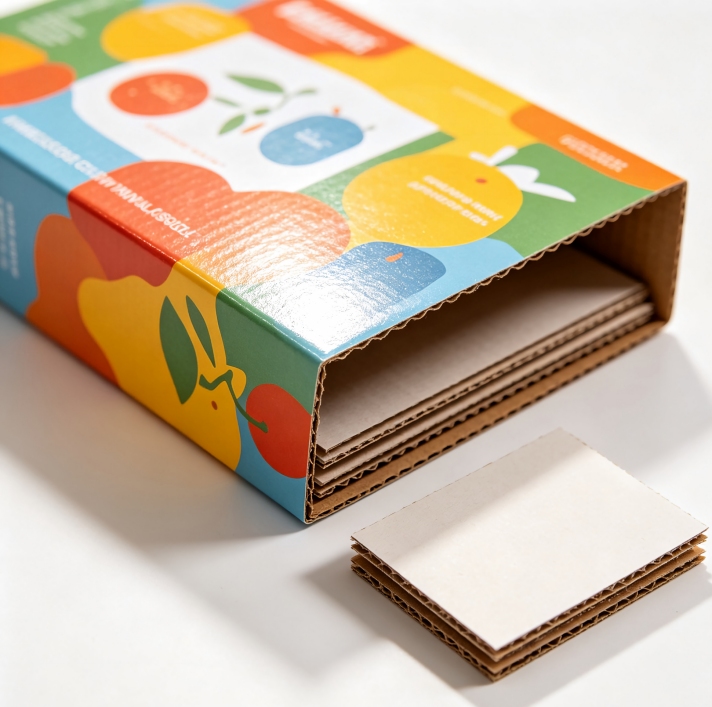

Rangkaian laminator otomatis MSGD dirancang khusus untuk laminasi kecepatan tinggi lembaran pra-cetak ke kertas dasar—kertas-ke-karton bergelombang (kertas karton/kertas seni/papan abu-abu) + (gelombang A/B/C/D/E/F). Mesin ini merupakan peralatan inti ideal bagi produsen kotak berwarna, kemasan mewah, kotak pengiriman e-niaga, kemasan makanan & minuman, kosmetik, serta farmasi.

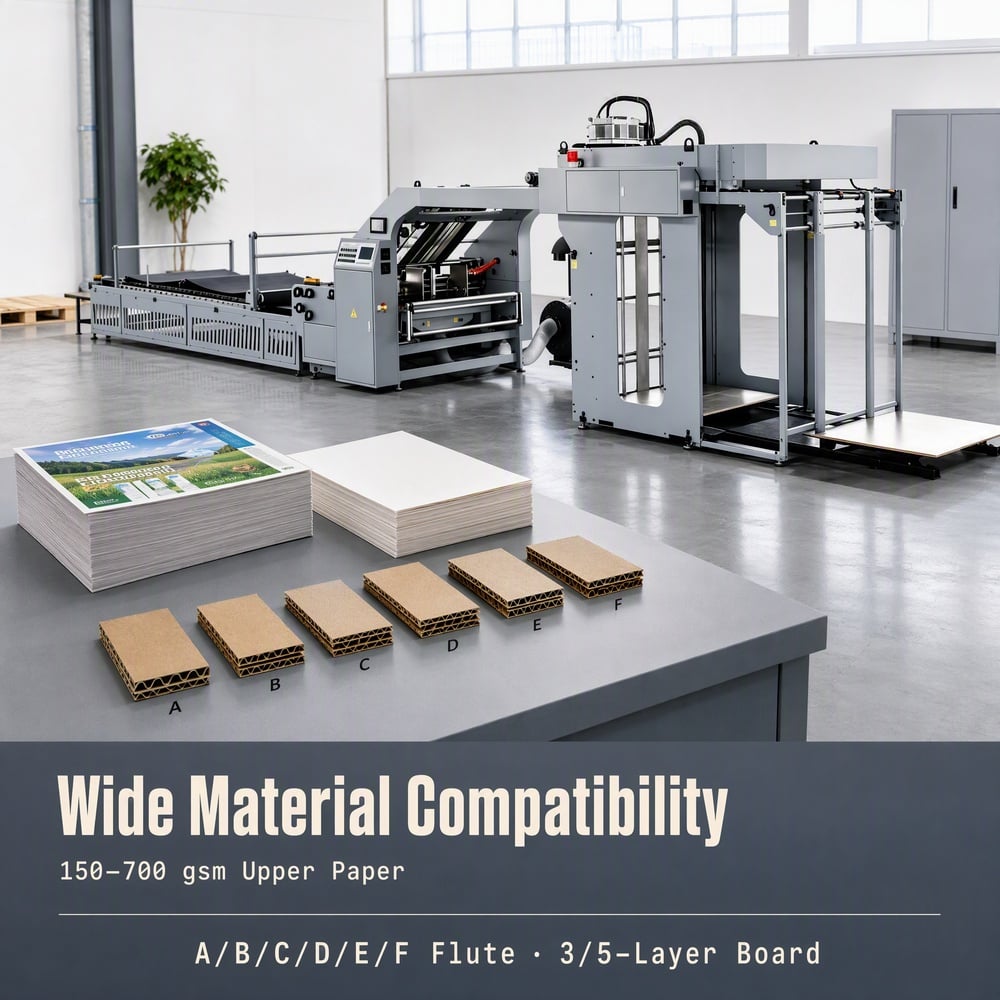

02-BAHAN YANG DAPAT DIGUNAKAN
01-Kertas atas (face)
Kertas berlapis/kertas seni, kertas cetak offset (128–500 gsm)
02-Kertas bawah
Karton bergelombang berkekuatan tinggi satu sisi dengan gelombang A/B/C/D/E/F (tiga lapis atau lima lapis)
03-Perekat
Perekat resin berbasis air, perekat pati (pH 6–8)
Kontrol tingkat otomatis—pengisian ulang tanpa henti selama produksi
03-PARAMETER
| Model |
MSGD‑1450 |
MSGD‑1700 |
| Ukuran Kertas Maksimal |
1450×1450 mm |
1650×1650 mm |
| Ukuran Kertas Minimal |
360×360 mm |
380×380mm |
| Ketebalan Kertas Bawah |
350 gsm–8 mm |
350 gsm–8 mm |
| Berat Kertas Atas |
150–700 gsm |
150–700 gsm |

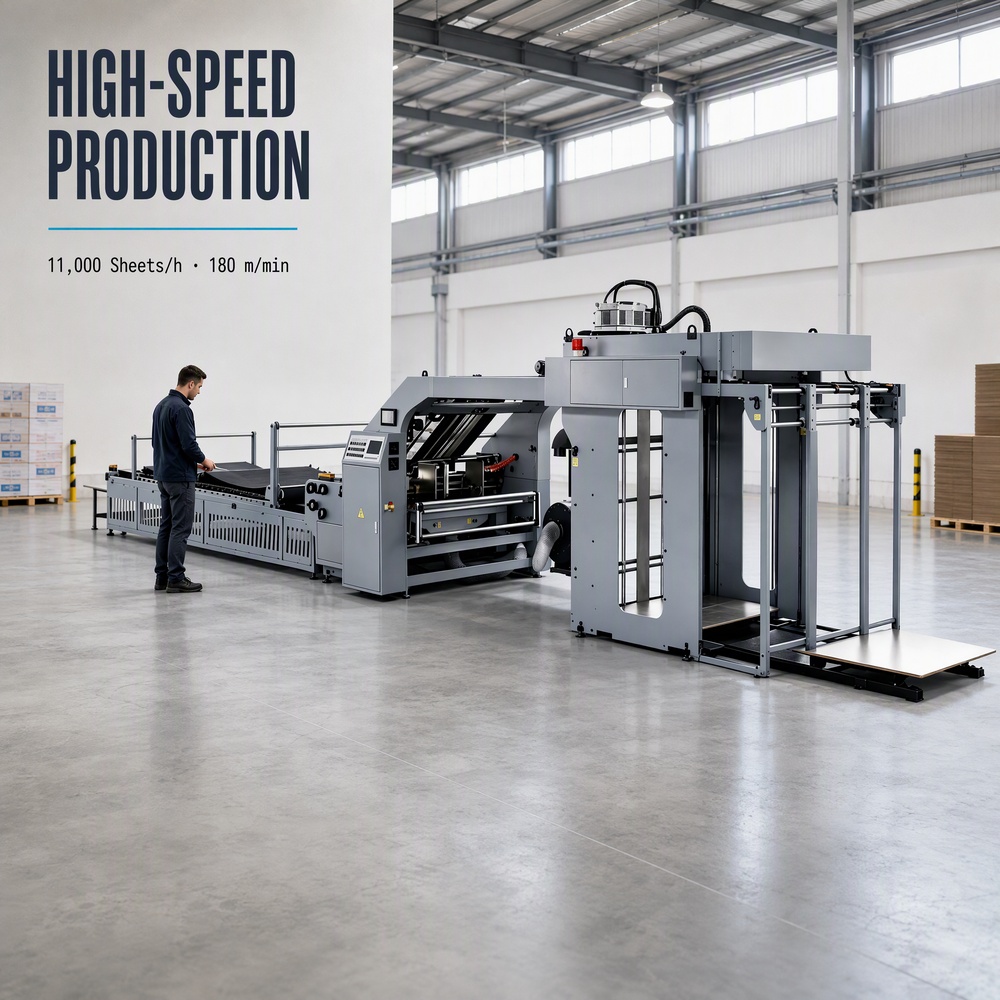

| Kecepatan kerja maksimal |
11.000 lembar/jam |
11.000 lembar/jam |
| Kecepatan Linear Maksimum |
180m/menit |
180m/menit |
| Akurasi Laminasi |
±0,5 mm (standar) ±1 mm (maksimal)
|
±0,5 mm/±1 mm |
| Total daya |
26 kw |
28 KW |
| Catu Daya |
380 V AC/3P+N/50 Hz |
380 V AC/3P+N/50 Hz |
| Berat Mesin |
8000kg |
9000kg |
| Dimensi keseluruhan (P×L×T) |
13970×2330×2550 mm |
13970×2530×2550 mm |
| Muatan Kontainer |
1 × 40HQ |
1 × 40HQ |
04-KEUNGGULAN UTAMA
DINDING SAMPING BERBAGIAN TUNGGAL HASIL PEMESINAN CNC UNTUK AKURASI SEUMUR HIDUP
Dinding samping utama dimesin dalam satu proses tunggal di pusat pemesinan CNC berskala besar. Setiap lubang bantalan, dudukan poros, dan permukaan pemasangan dijamin berada dalam satu acuan—akurasi penyelarasan tetap stabil selama bertahun-tahun pengoperasian kecepatan tinggi.
PEMBERIAN BAHAN OTOMATIS SERVO DI TEPI DEPAN + ALGORITMA PENYELARASAN BERPATEN
Kertas dasar diumpankan oleh sistem hisap tepi depan yang digerakkan servo; sistem kontrol gerak buatan sendiri menghitung secara otomatis posisi front-lay dan side-lay secara real time sehingga akurasi laminasi ±0,5 mm tetap terjaga pada kecepatan penuh 11.000 lembar/jam.
FEEDER HEAD 4 HISAP/4 PENGIRIMAN BERKECEPATAN TINGGI
Feeder kertas atas menggunakan head berkecepatan tinggi khusus dengan 4 nosel pengangkat dan 4 nosel pengantar. Baik kertas tipis (128 gsm berlapis) maupun kertas tebal (500 gsm karton), lembaran terpisah secara bersih dan bergerak maju dengan lancar.
PEMUATAN KERTAS PRÉ-TEMPEL (TANPA HENTI) — WAKTU DOWNTIME NOL
Stasiun kertas atas dan bawah masing-masing dilengkapi platform pré-tempel. Operator dapat memuat batch berikutnya sambil produksi berlangsung—tidak perlu menghentikan mesin untuk pergantian kertas, sehingga hasil keseluruhan meningkat drastis.

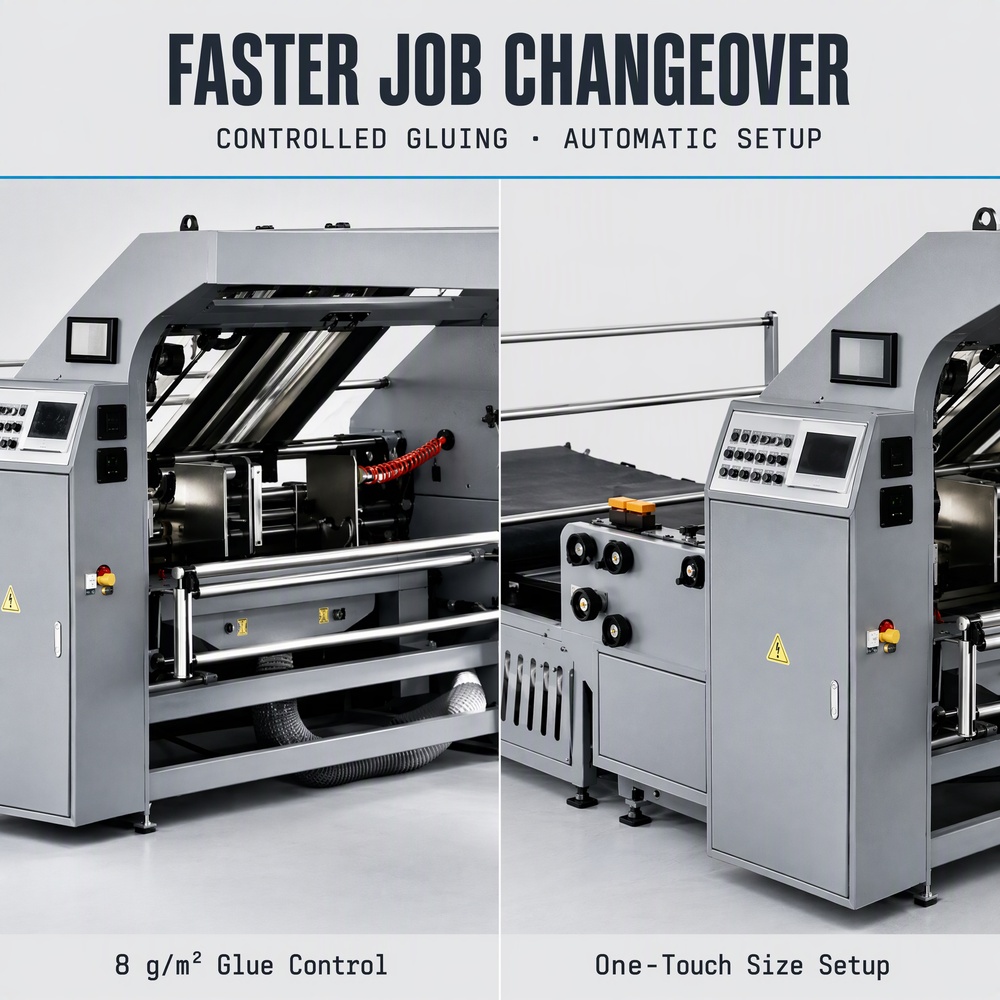

PENYETELAN CERDAS SATU SENTUH — CUKUP MASUKKAN UKURAN KERTAS
Masukkan ukuran lembaran pada layar sentuh; sistem secara otomatis menyesuaikan pengatur jarak pengumpan, penyangga sisi, dan posisi referensi lainnya. Waktu pergantian pekerjaan turun dari lebih dari 30 menit menjadi hanya beberapa menit.
ROL PELAPIS LEM STAINLESS-STEEL DENGAN KONTROL PRESISI 8 GSM
Rol stainless-steel khusus dengan rekayasa tekstur permukaan menghasilkan lapisan lem seragam setipis 8 g/m². Probe pengukur level cairan otomatis mengisi ulang lem secara terus-menerus, mencegah kekeringan dan kelebihan pasokan.
pENGGERAK RANTAI SYNCHRONOUS BERDIAMETER BESAR φ1000 MM DARI AMERIKA SERIKAT
Transmisi daya utama menggunakan sabuk synchronus Gates impor dari Amerika Serikat—transmisi akurat, getaran rendah, dan kebisingan rendah di seluruh rentang kecepatan.

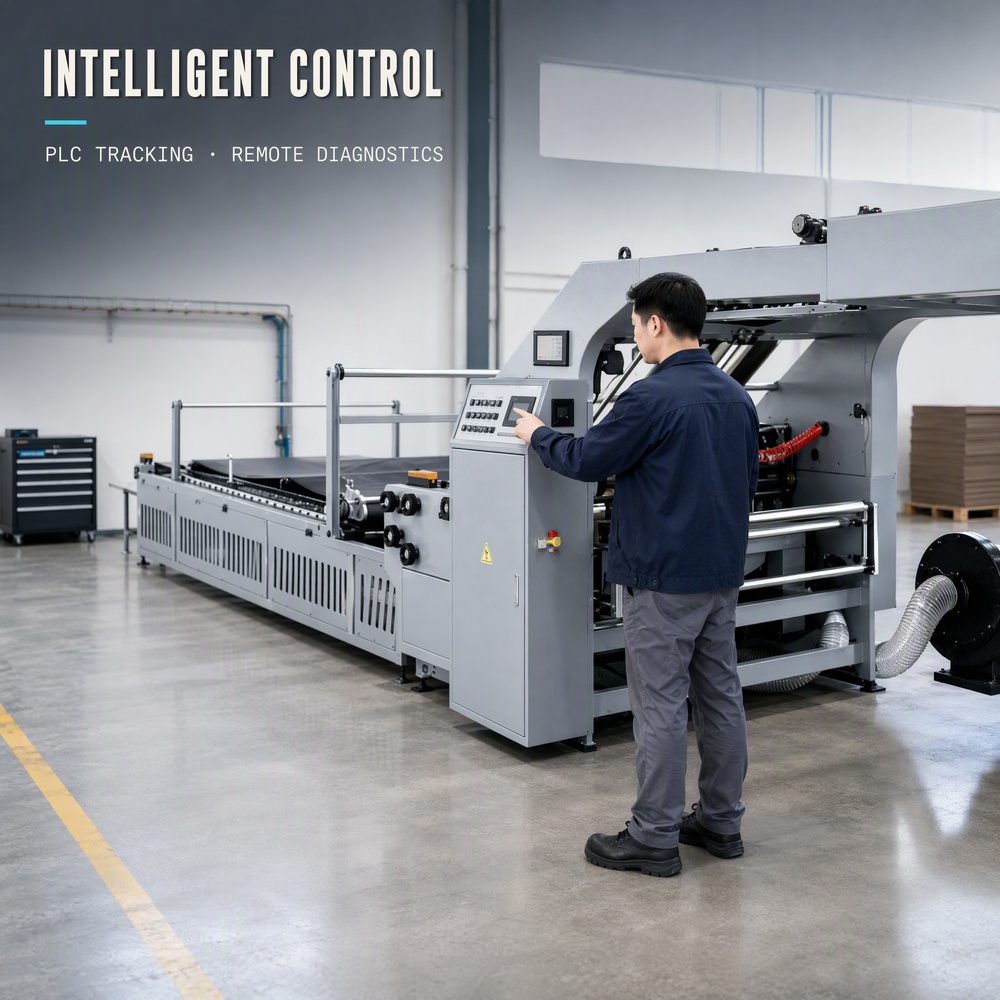

PELACAKAN CERDAS PLC + DIAGNOSIS KESALAHAN OTOMATIS
Pelacakan cerdas PLC tingkat lanjut menjaga semua parameter terkait tetap dikonfigurasi sesuai pekerjaan saat ini. Tampilan kesalahan di layar, peringatan otomatis, serta penghentian otomatis melindungi mesin dan operator.
SISTEM HISAP KUAT TIPE KOTAK UNTUK KERTAS BAGIAN BAWAH
Meja hisap kisi yang digerakkan servo dikombinasikan dengan sakelar peringatan katup elektromagnetik memastikan lembaran bawah sepenuhnya terhisap pada setiap siklus—tanpa lembaran ganda, tanpa terlewat, tanpa selip, bahkan pada papan bergelombang.
SISTEM LISTRIK SESUAI STANDAR CE, SIAP UNTUK PEMANTAUAN JARAK JAUH
Sistem listrik dirancang sesuai standar Eropa CE. Setelah terhubung ke jaringan, mesin mendukung diagnosis jarak jauh dan pemeliharaan jarak jauh—insinyur kami dapat membantu mendiagnosis masalah dari Tiongkok tanpa Anda menanggung biaya perjalanan.
05-DETAIL
Jelajahi delapan rakitan inti. Setiap bagian berisi gambar komponen aktual di jalur produksi, diikuti oleh sorotan teknis yang membedakannya dari mesin standar.

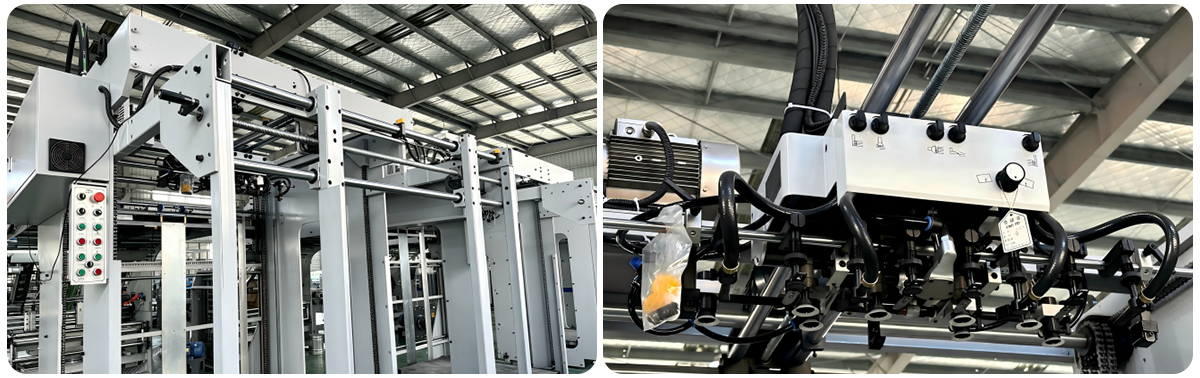

5.1 UNIT PEMBERI BAHAN—PEMBERI KERTAS ATAS
1. Kepala kecepatan tinggi khusus—4 nosel pengangkat + 4 nosel pengantar, hingga 11.000 lembar/jam.
2. Peredam turbin berkekuatan tinggi untuk platform pengangkat—akselerasi stabil pada kecepatan tinggi.
3. Jalur pra-tumpuk memungkinkan operator memuat batch berikutnya tanpa menghentikan mesin.

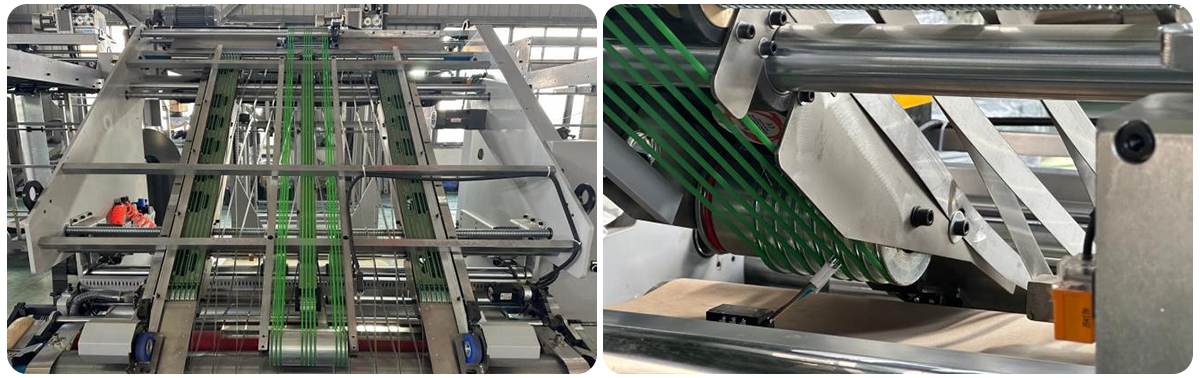

5.2 JEMBATAN CELAH – PENGIRIMAN SKALA-IKAN
Sabuk jembatan + aliran kertas skala-ikan + sensor fotolistrik
1. Struktur pemberian kertas skala-ikan (tumpang tindih) — lebih halus, lebih stabil, tanpa macet pada kecepatan tinggi.
2. Deteksi fotolistrik memicu pengiriman kertas bawah hanya ketika lembaran atas tiba — sinkronisasi sempurna. .

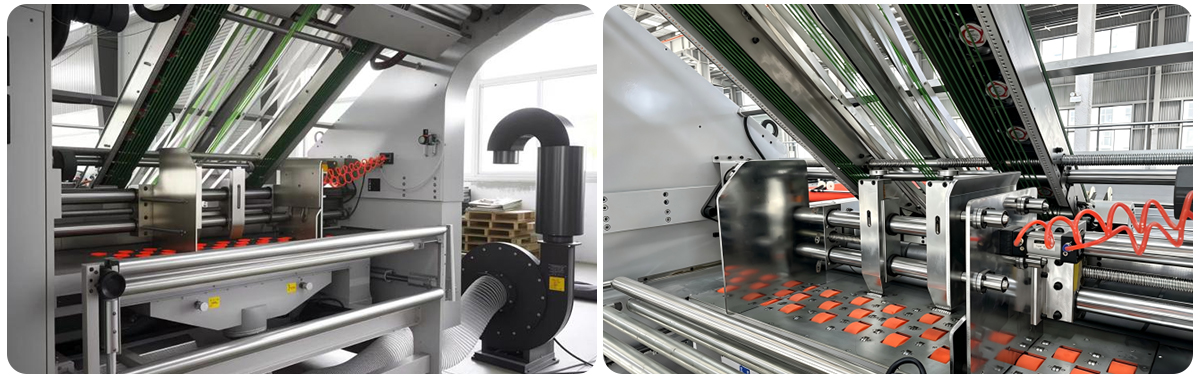

5.3 KURSI DEPAN KERTAS BAWAH
Hisap tepi depan servo + pisau yang dapat disetel + batang penyangga (kertas pendek + panjang)
1. Pemberian tepi depan berpenggerak servo dengan hisap yang dapat disetel — menangani karton bergelombang berombak secara halus.
2. Penyetelan sinkron sekrup pengarah + penghenti batas bilateral memastikan karton tetap lurus, sehingga kesalahan pendaftaran selama laminasi menjadi sangat minimal.
3. Pemisah kertas tipe pisau mencegah pemberian ganda lembaran — kunci produksi bebas limbah.
4. Batang penyangga yang dapat dipertukarkan (kertas pendek) dan dudukan kertas (kertas panjang) — satu mesin mencakup seluruh rentang ukuran.
5. Semua komponen logam berbahan stainless steel, tahan aus dan anti karat, dengan penyesuaian servo presisi dan stabil, serta perawatan yang mudah.

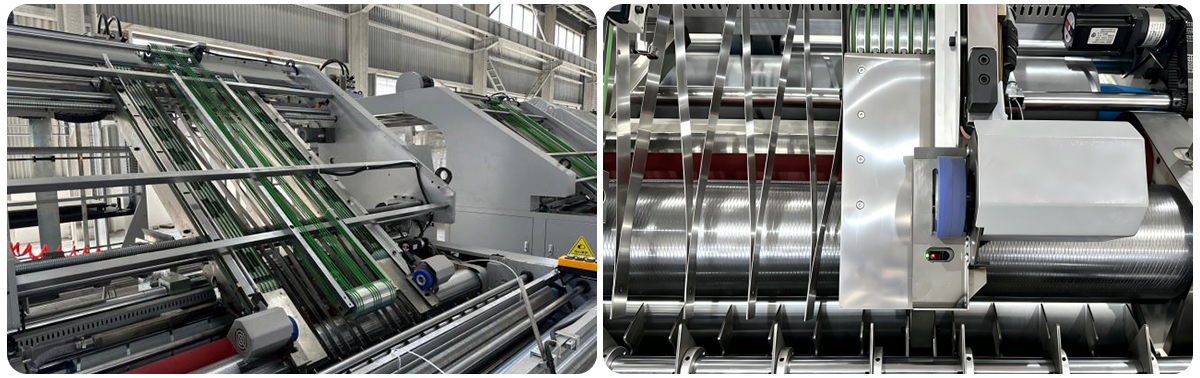

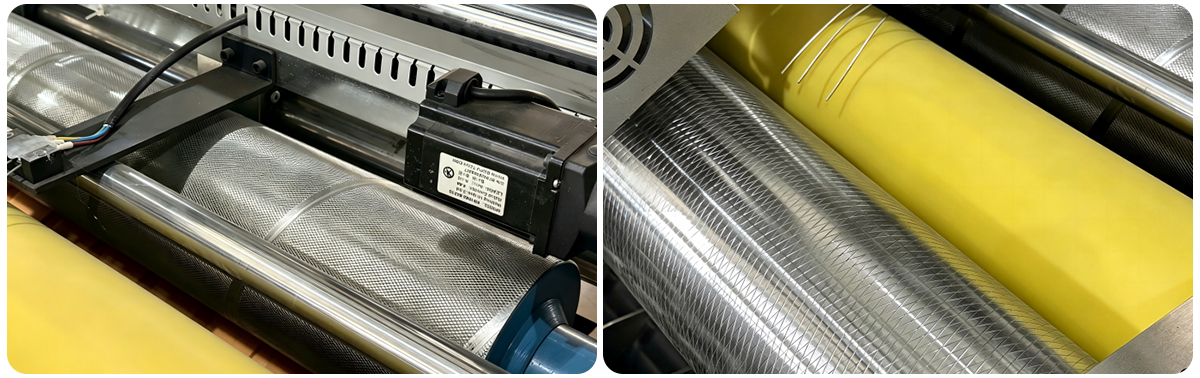

5.4 BAGIAN PELAPISAN LEM — ROLLER PRECISON STAINLESS
Roller pelapis lem berbahan stainless steel + sensor cairan lem + penyesuaian tekanan
1. Roller pelapis lem berbahan stainless steel dengan rekayasa permukaan khusus — jumlah lem dapat disesuaikan secara merata hingga 8 g/m².
2. Sensor tingkat cairan otomatis mengisi ulang lem tanpa henti — tidak ada jeda saat pengisian ulang lem.
3. Tombol pengatur tekanan terpisah untuk roda pelapis lem dan roda pengumpan — dikalibrasi secara presisi sesuai ketebalan kertas.

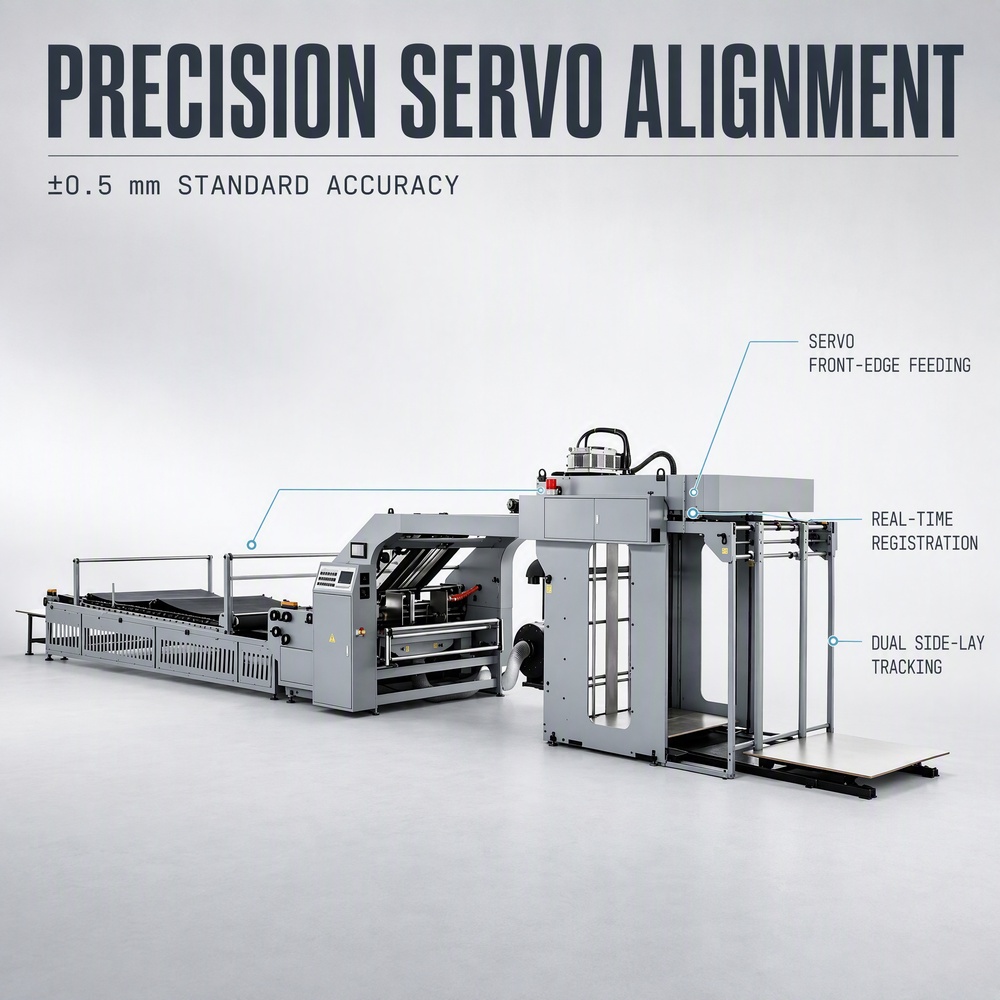

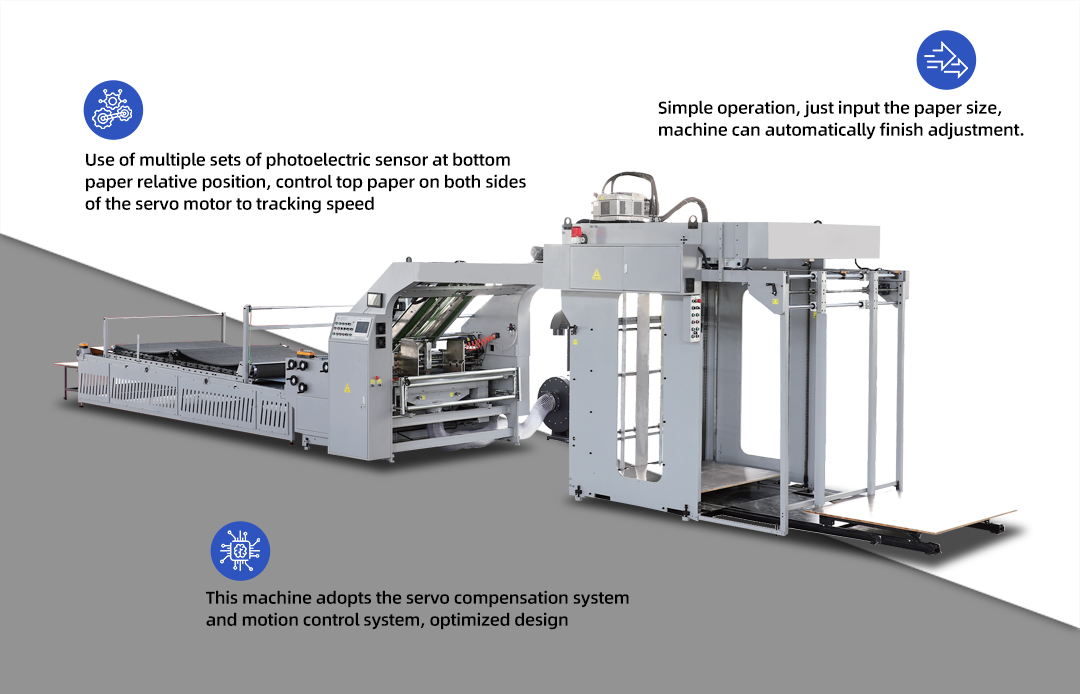

5.5 SISTEM PENYELARASAN — PENYELARASAN SISI TERKONTROL SERVO
Penyelaras depan + dua penyelaras sisi (pelacakan servo)
1. Sistem kontrol gerak buatan sendiri menghitung posisi penyelaras depan dan penyelaras sisi secara real time.
2. Kedua sisi kiri dan kanan melacak lembaran secara menyeluruh selama siklus penyelarasan—akurasi ±0,5 mm pada kecepatan penuh.
5.6 BAGIAN LAMINASI & PEMADATAN
Tempat tidur pemadatan panjang dengan tekanan yang dapat disesuaikan
1. Tempat tidur pemadatan panjang dengan penyesuaian tekanan independen di bagian depan dan belakang—mendukung semua panjang kertas dan kebutuhan hasil akhir.
2. Motor pemadatan berpengendali frekuensi + kombinasi reduktor—beroperasi tenang, stabil, dan perawatannya rendah.

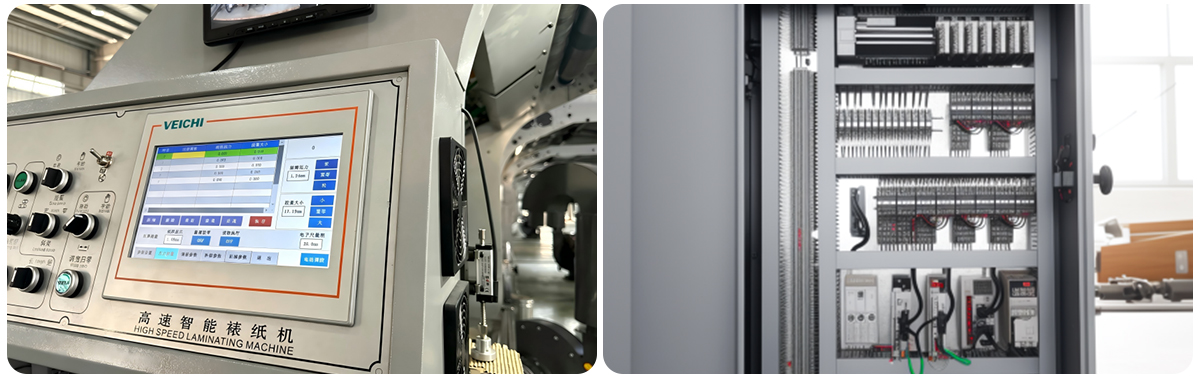

5.7 SISTEM KENDALI—LAYAR SENTUH HMI + PLC
Layar sentuh HMI utama + konsol utama (mulai/kecepatan/darurat)
1. Layar sentuh HMI—masukkan ukuran kertas sekali saja, mesin akan menyesuaikan semua pengatur secara otomatis.
2. Tampilan status operasional secara waktu nyata, alarm kesalahan otomatis, dan penghentian otomatis.
3. Desain kelistrikan sesuai standar CE; mendukung pemantauan jarak jauh dan perawatan jarak jauh setelah terhubung ke jaringan.

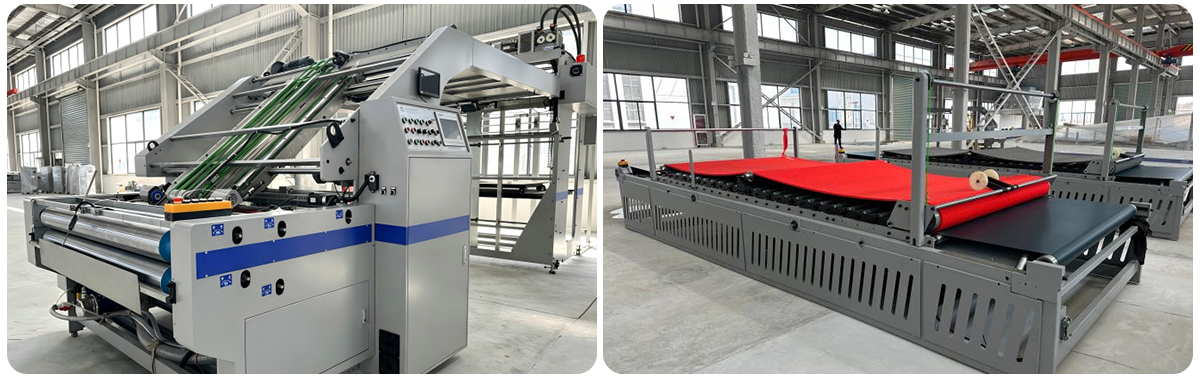

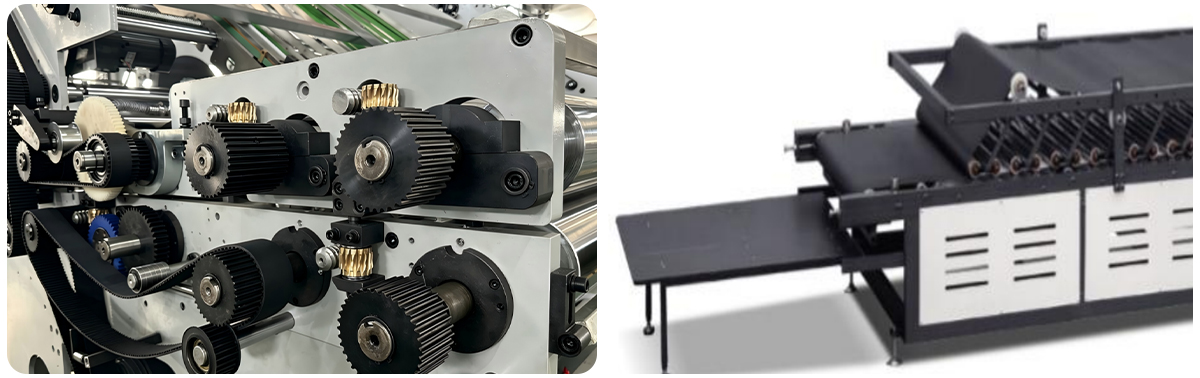

5.8 PENGIRIMAN & PENGAMBILAN
Unit utama dilengkapi pelat baja tuang baja berdiameter 35 mm, dengan pengendalian terpisah untuk rol metering dan rol pelapis, serta mekanisme roda gigi cacing untuk penyetelan halus.
Meja pengiriman + penghitung + tumpukan rapi
1. Akurasi sinkronisasi tinggi: Sistem penggerak ganda dengan roda gigi dan sabuk sinkron memastikan tidak ada deviasi kecepatan antar rol, sehingga menghilangkan cacat akibat ketidaksejajaran dalam proses laminasi; kebisingan operasional rendah dan interval perawatan panjang.
2. Penyetelan halus yang nyaman: Roda gigi cacing kuningan memungkinkan penyesuaian celah nip secara terpisah, memudahkan pergantian antara kertas tipis dan karton bergelombang tebal; setelah penyetelan halus, sistem terkunci secara aman guna menjaga akurasi ikatan yang konsisten selama produksi massal.
3. Pengoperasian stabil: Basis baja tuang setebal 35 mm menjamin operasi berkecepatan tinggi tanpa getaran, sangat ideal untuk operasi berkelanjutan dalam durasi panjang. Dilengkapi rol pra-tekan berdiameter 150 mm dan rol tekan berlapis krom dengan ketebalan tambahan.
4. Pemeliharaan & perawatan: Blok bantalan eksternal menggantikan desain konvensional rumah bantalan yang tertanam di pelat samping, memungkinkan penggantian rol secara cepat hanya dalam 5 menit—memimpin industri dalam kemudahan pemeliharaan.
1. Mekanisme penghitung fotolistrik—pelacakan jumlah otomatis, reset batch satu tombol.
2. Ketinggian meja pengiriman yang dapat disesuaikan—cocok sempurna dengan jalur pemotongan mati/pengosongan otomatis di hilir.
